罗茨真空泵
HD罗茨真空泵

HD罗茨真空泵

HD系列罗茨真空泵是利用一对在相对密闭的泵腔中作等速反向旋转的、相互间保持相对恒定间隙的“8”字行转子所产生的吸气和排气作用,达到抽除固定容器中气体的目的。


产品简介

HD系列罗茨真空泵是利用一对在相对密闭的泵腔中作等速反向旋转的、相互间保持相对恒定间隙的“8”字行转子所产生的吸气和排气作用,达到抽除固定容器中气体的目的。
HD系列罗茨真空泵在泵的冷却方面作了大的改进,在国际上首次采用了端盖直接水冷技术,从内部直接冷却轴承、转子、泵体、端盖及油箱,将压缩功产生的热量通过冷却水带走,从而降低洲曾、转子、泵体、端盖及油箱温度;在泵的外表面增加了大量的风冷翘片,可以确保在较好的抽气工况下不通水冷泵照样能正常运转。
为了防止在进出口形成高压差时泵产生过载现象,泵的进出气口间装有一个能够根据设定压差自行开闭的过载保护阀,以达到防止泵过载和保护电机的目的。

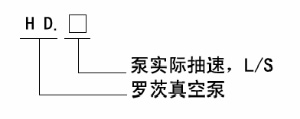

型号说明


型号标注示例:
抽速为600L/S的罗茨真空泵,标示为HD.600

技术参数

型号/名称
Model/Name

HD.30

HD.70

HD.150

HD.300

HD.600

HD.900

抽气速率(L/S)
Exhaust Rate

30

70

150

300

600

900

极限压力#≤(Pa)
Ultimate Pressure

6*10-2

6*10-2

6*10-2

6*10-2

6*10-2

6*10-2

功率(KW)
Motor Power

0.75

1.1

2.2

3

5.5

7.5

转速(rpm)
Rotational Speed

1500

3000

3000

3000

3000

3000

口径(mm)
Diameter

进口
Inlet

80

80

100

160

200

250

出口
Outlet

50

50

80

100

160

200

续上表

型号/名称
Model/Name

HD.1200

HD.1800

HD.2500

HD.3300

HD.4000

HD.5000

抽气速率(L/S)
Exhaust Rate

1200

1800

2500

3300

4000

5000

极限压力#≤(Pa)
Ultimate Pressure

6*10-2

6*10-2

6*10-2

6*10-2

6*10-2

6*10-2

功率(KW)
Motor Power

7.5

11(15)

18.5

18.5

22

37

转速(rpm)
Rotational Speed

3000

3000

3000

3000

3000

3000

口径(mm)
Diameter

进口
Inlet

250

250

250

320

320

400

出口
Outlet

200

200

200

250

250

320

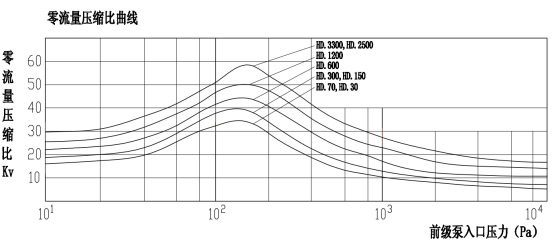

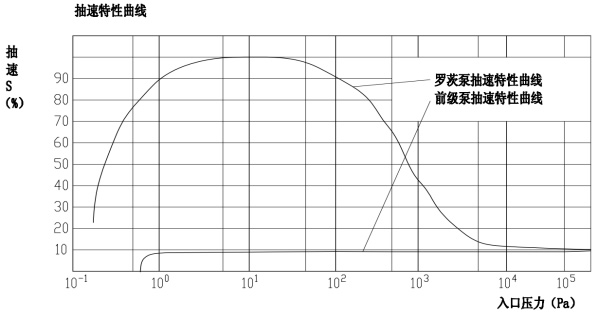

性能曲线

安装尺寸
